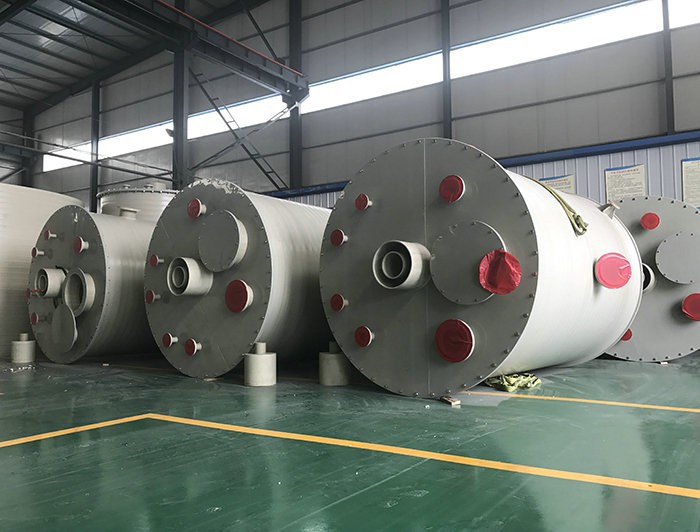

20立方pph攪拌罐

20立方PPH攪拌罐配件詳情：

　　攪拌軸

　　20立方PPH攪拌罐中的電動機輸出的動力是通過攪拌軸傳遞給攪拌器的，因此攪拌軸須足夠的強度。同時攪拌軸既要與攪拌器連接，又要穿過軸封裝置以及軸承、聯軸器等零件，所以攪拌軸還應有合理的結構、較高的加工精度和配合公差。

　　按支承情況，攪拌軸可分為懸臂式和單跨式。前者在攪拌設備內部不設置中間軸承或底軸承，因而維護檢修方便，特別對潔凈度要求較高的生物、食品或藥品攪拌設備，減少了設備內的構件，故應優先選用。

　　內構件：有擋板、盤管、導流筒、氣體分布器等。

　　為消除20立方PPH攪拌罐內液體的打旋現象，使被攪拌的液體上下翻騰而達到均勻的混合，通常需要再攪拌容器內加擋板。通常擋板的寬度約為容器內直徑的1/12～1/10，其中設備內的附件如溫度計、傳熱蛇管或各種支撐體也可以起到一定的擋板作用的，但往往達不到“全擋板條件”。通常增加擋板數計其寬度，功率消耗也會增加，但增加到一定值以后，功率消耗就不會再增加，此時的工況就稱為“全擋板條件”。

　　在20立方PPH攪拌罐內，流體可沿各個方向流向攪拌器，流體的行程長短不一，在需要控制回流的速度和方向，用于確定某一個流況時可使用導流筒

　　導流筒

　　是上下開口的圓筒，安裝在容器內，在攪拌混合中起導流作用，既可提高容器內流體的攪拌程度，加強攪拌器對流體的直接剪切作用，又造成一定的循環流，使容器內流體均可通過導流筒內強烈混合區，提高混合效率。安裝導流筒后，限定了循環路徑，減少了流體短路的機會。導流筒主要用于推進式、螺桿式以及渦輪式攪拌器的導流。

　　軸封

　　軸封是20立方PPH攪拌罐的重要組成部分。軸封屬于動密封，其作用是保證攪拌設備內處于一定的正壓或真空狀態，防止被攪拌的物料逸出和雜質的滲入，因而不是所有的轉軸密封型式都能用于攪拌設備。

　　液封

　　當20立方PPH攪拌罐內工作壓力為常壓，軸封的作用僅是為了防止灰塵與雜質進人內部工作介質，或者隔離工作介質與攪拌設備周圍的環境介質相互接觸時，可選用液封。液封結構簡單，沒有與傳動軸直接接觸引起摩擦的零件。但為保證圓柱形殼體或靜止元件與旋轉元件之間的間隙符合設計要求，其密封部位零件的加工、安裝要求較高。
